當前位置：首頁>產品>除塵器行業分類>銅鋁板帶生產線氣箱式除塵器

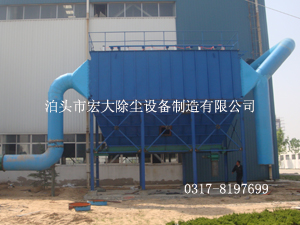

銅鋁板帶生產線氣箱式除塵器

宏大公司為山東臨清奧博特銅鋁板帶生產線提供了一套PPC96-9銅鋁板帶生產線氣箱式除塵器，該種電爐除塵器設備的特點;采用分室輪流進行清灰，即所謂離線清灰。當某一室進行噴吹清灰時，過濾氣流被切斷，避免了噴吹清灰產生粉塵二次飛揚。所以氣箱脈沖除塵器能捕集含塵濃度高達1000g/m3的氣體

產地：河北省>泊頭市

供應商：泊頭市宏大除塵設備制造有限公司

技術咨詢熱線：

13785759289

銅鋁板帶生產線氣箱式除塵器詳細內容介紹information

銅鋁板帶生產線氣箱式除塵器為戶外式由不同室數和每室的不同袋數，組成多種不同規格。每室的袋數有32、64、96和128袋四種。全系列共有33種規格，濾袋直徑均為130mm，濾袋長度有2450mm和3060mm兩種。本系列收塵器能負壓或正壓操作，基本體結構無_改變，其收塵效率可達99.9%以上，凈化后氣體含塵濃度小于100MG/M3，本系列收塵器的主要技術性能分別見表2、表3和表4。本系列收塵器如用于寒冷地區，當室外采暖計算溫度－25℃時，若要增設加熱裝置，收塵器的殼體也要作相應的改變。

本公司經過多次現場考察及研究，為臨清市奧博特銅鋁業有限公司設計了一套銅鋁板帶生產線的技術方案，其方案中采用FMQD(PPC)96-9氣箱式脈沖袋式除塵器，該種設備的特點;采用分室輪流進行清灰，即所謂離線清灰。當某一室進行噴吹清灰時，過濾氣流被切斷，避免了噴吹清灰產生粉塵二次飛揚。所以氣箱脈沖除塵器能捕集含塵濃度高達1000g/m3的氣體。經過長時間的應用，不論是在除塵效果方面或者是在經濟費用等方面，都得到了客戶的深度認可。

氣箱式脈沖除塵器工作原理：

PPC氣箱式脈沖除塵器是從國外富東公司引進的一項新產品。設備由除塵器殼體、灰斗、排灰裝置、支架和脈沖清灰系統等各部分組成。當含塵氣體從進風口進入除塵器后，首先碰到進風口中間的斜隔板，氣流便轉向流入灰斗，同時氣流速度變慢，由于慣性作用，使氣體中粗顆粒粉塵直接落入灰斗，起到預收塵的作用，進入灰斗的氣流后折而向上通過內部裝有金屬骨架的濾袋，粉塵被捕集在濾袋的外表面，凈化后的氣體進入濾袋室上部的清潔室，匯集到出風管排出。凈化后氣體的含塵濃度小于100mg/m3(標)本系列收塵器如用于寒冷地區，當室外采暖計算溫度≤-25℃時，要設熱裝置。

說明：

　 1、收塵器本體包括殼體、灰斗、濾袋裝置進出口風管、排灰裝置和脈沖噴吹系統（包括脈沖閥、管道、閥門、氣源三連體和儲氣罐等）。

　　2、根據不同規格，可以是整機發運，也可以解體發運，其基礎設計由選用者負責。

　　3、本除塵器配備有清灰電氣控制裝置，一般按定時清灰控制。如用戶要求按定阻控制訂貨時應注明，其定阻控制的差壓計、差壓指示報警儀以及其他儀表等的收費用要另行計算。

　　4、系列產品由制造廠提供設備使用和安裝說明書。

　　5、系列產品卸灰裝置的供配電由用戶自行設計

FMQD64III型氣箱式脈沖袋收塵器技術性能表表2

型號參數	處理風量m3/h	過濾風速m/min	過濾面積m2	濾袋數（個）	阻力Pa	含塵濃度g/m3	保溫層面積m2	重量kg
32-3	6900	1.2-2.0	93	96	1470-1770	＜1000	26.5	2880
32-4	8930		124	128			34	4080
32-5	11160		155	160			41	5280
32-6	13390		186	192			48.5	6480
64-4	17800		248	256			70	7280
64-5	22300		310	320			94	9960
64-6	26700		372	384			118	11640
64-7	31200		434	448			142	13320
64-8	35700		496	512			166	15000

　　注:
1、表中的凈過濾面積是指一個室清灰時的過濾面積。 2、表中的耗氣量是指工廠集中供氣的情況，如設置單獨空壓機時，表中的耗氣量要乘上1.3系數。 3、表中處理風量是毛過濾風速為1.2M/MIN時計算得出的，僅供用戶塵源點的含塵濃度小于30G/M3和凈過濾風速也不詳?shù)那闆r下,直接按表中標注的處理風量進行選型之用,一般都應按本圖冊中選型步驟進行選型。

FMQD96III型氣箱式脈沖袋收塵器技術性能表表2

型號/參數	處理風量m3/h	過濾風速m/min	過濾面積m2	濾袋數（個）	阻力Pa	含塵濃度g/m3	保溫層面積m2	重量kg
96-4	26800	1.2-2.0	372	384	1470-1770	＜1300	110	10452
96-5	33400		465	480			120	12120
96-6	40100		557	576			130	14880
96-7	46800		650	672			140	16920
96-8	53510		744	768			150	19810
96-9	60100		836	864			160	21240
96-2×5	66900		929	960			175	25200
96-2×6	80700		1121	1152			210	30240
96-2×7	94100		1308	1344			245	35280
96-2×8	107600		1494	1536			280	40320
96-2×9	121000		1681	1728			315	45360
96-2×10	134500		1868	1920			350	50400

　　注:1、表中的凈過濾面積是指一個室清灰時的過濾面積。2、表中的耗氣量是指工廠集中供氣的情況，如設置單獨空壓機時，表中的耗氣量要乘上1.3系數。3、表中處理風量是毛過濾風速為1.2M/MIN時計算得出的，僅供用戶塵源點的含塵濃度小于30G/M3和凈過濾風速也不詳?shù)那闆r下,直接按表中標注的處理風量進行選型之用,一般都應按本圖冊中選型步驟進行選型。

FMQD128III型氣箱式脈沖袋收塵器技術性能表　表3

型號/參數	處理風量m3/h	過濾風速m/min	過濾面積m2	濾袋數（個）	阻力Pa	含塵濃度g/m3	保溫層面積m2	重量kg
128-6	67300	1.2-2.0	935	768	1470-1770	＜1300	125	24120
128-9	100900		1402	1152			196	31680
128-10	112100		1558	1280			205	34680
128-2×6	34600		1869	1536			323	43920
128-2×7	15700		2181	1792			247	52680
128-2×8	179400		2492	2084			262	60000
128-2×9	201900		2804	2304			277	66480
128-2×10	224300		3115	2561			292	72000
128-2×11	247600		3427	2856			307	78480
128-2×12	269100		3728	3072			322	86400
128-2×13	291600		4050	3328			337	93600
128-2×14	314000		4361	3584			252	100800

　　注:1、表中的凈過濾面積是指一個室清灰時的過濾面積。2、表中的耗氣量是指工廠集中供氣的情況，如設置單獨空壓機時，表中的耗氣量要乘上1.3系數。3、表中處理風量是毛過濾風速為1.2M/MIN時計算得出的，僅供用戶塵源點的含塵濃度小于30G/M3和凈過濾風速也不詳?shù)那闆r下,直接按表中標注的處理風量進行選型之用,一般都應按本圖冊中選型步驟進行選型。

外形尺寸表

型號尺寸代號	FMQD 64-4	FMQD 64-5	FMQD 64-6	FMQD 64-7	FMQD 64-8
A	4877	6096	7316	8534	9754
B	——	——	3658	4876	4876
N	4	4	6	6	6

　　說明：

　　1、進風口和出風口可以互相調換，但風管中的斜隔板應調頭安裝，訂貨時應注明。

　　2、爬梯可布置在收塵器的另一端，如圖中虛線所示。

　　3、卸灰閥可安裝在收塵器另一端的對稱位置，但灰斗底板和輸送機的傳動裝置要調頭安裝。

　　4、立柱的高度，布置時可以截短，但訂貨時應注明立柱的高度。

　　5、保溫層厚度由選用者根據地區不同確定，施工時參見保溫層圖。

FMQD96型氣箱脈沖袋收塵器外形尺寸表（單列）

尺寸代號型號	A	B	C	D
FMQD96-4	4876	—	—	4
FMQD96-5	6096	—	—	4
FMQD96-6	7316	3658	—	6
FMQD96-7	8534	4876	—	6
FMQD96-8	9754	4877	—	6
FMQD96-9	10974	7316	3658	8

　　說明：

　　1、進風口和出風口可以互相調換，但風管中的斜隔板應調頭安裝。

　　2、爬梯的位置，可布置在收塵器的另一端，即圖中的對稱位置。

　　3、立柱的高度，布置時可發截短，但訂貨時應注明立住的高度。

　　4、保溫層厚度由選用者根據地區不同確定，施工時參見保溫層圖。

　　5、卸灰閥可安裝在收塵器另一端的對稱位置，如圖中虛線所示，但灰斗底板和輸送機的傳動裝置要調頭安裝。

外形尺寸表（雙列）

型號尺寸代號	FMQD96 -2×5	FMQD96 -2×6	FMQD96 -2×7	FMQD96 -2×8	FMQD96 -2×9	FMQD96 -2×10
A	6096	7316	8534	9754	10974	12192
B		3658	4876	4876	6096	6096
C	8	12	12	12	12	12

　　說明：

　　1、進風口和出風口可以互相調換，但風管中的斜隔板應調頭安裝，訂裝時應注明。

　　2、爬梯的位置，可布置在收塵器的另一端，即圖中的對稱位置。

　　3、卸灰閥可安裝在假想線所示一側，但灰斗底板和輸送機的傳動裝置要調頭安裝。

　　4、立柱的高度，布置時可以截短，但訂貨時應注明立柱的高度。

　　5、保溫層厚度由選用者根據地區不同確定，施工時參見保溫層圖。

外形尺寸表（單列）

型號尺寸代號	FMQD128 ――6	FMQD128 ――9	FMQD128 ――10
A	7316	10973	12192
B	3568	6096	6096
C	3568	5486.5	6096

　　說明：

　　1、進風口和出風口可以互相調換，但風管中的斜隔板應調頭安裝，訂裝時應注明。

　　2、爬梯的位置，可布置在收塵器的另一端，即圖中的對稱位置。

　　3、卸灰閥可安裝在假想線所示一側，但灰斗底板和輸送機的傳動裝置要調頭安裝。

　　4、立柱的高度，布置時可以截短，但訂貨時應注明立柱的高度。

　　5、保溫層厚度由選用者根據地區不同確定，施工時參見保溫層圖。

128型氣箱式脈沖袋收塵器型號及外形尺寸（雙列）

型號外形尺寸	FMQD128 2×6	FMQD128 2×7	FMQD128 2×8	FMQD128 2×9	FMQD128 2×10	FMQD128 2×11	FMQD128 2×12	FMQD128 2×13	FMQD128 2×14
A	7316	3534	9754	10972	12192	13412	14630	15850	17068
B	- - -	4876	- - -	6096	- - -	8534	9754	10972	10972
C	3658	- - -	4877	- - -	6096	- - -	- - -	- - -	- - -
D	- - -	- - -	- - -	- - -	- - -	4876	4876	4876	6096
E	8992	10210	11430	12650	13868	15088	16306	17526	18746
G	545	630	720	800	890	975	1070	1145	1230
n	12	12	12	12	12	16	16	16	16
