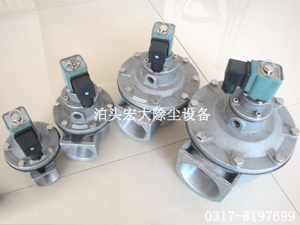

直角脈沖閥是指受電磁或氣動等先導閥的控制，能在瞬間啟閉高壓氣源產生脈沖的膜片閥。

    直角脈沖閥結構特點：
直角脈沖閥的進、排氣口，均采用專用螺母(采用鋁合金或不銹鋼材質) 和專用密封圈，
在光滑的進、排氣管外壁與閥體口端密封，結構簡單、操作方便、密封可靠。脈沖閥進
氣口內結構與定位鋼圈安裝使用，可防止因慣性沖擊而松動，同時可_準確的安裝位
置。不銹鋼螺母在長時期使用后，仍能_拆裝方便。



    直角脈沖閥工作原理：
電磁脈沖閥由電磁先導頭、 膜片和閥體組成， 膜片后腔的面積大于前腔的面積，氣壓作用力大，使膜片處在關閉位置。
電控儀輸入電信號，使電磁先導頭吸合動柱，打開卸荷孔，膜片后腔的壓力氣體迅速排出，膜片前腔的壓力氣體將膜片抬起，打開通道，脈沖閥進行噴吹。
電脈沖信號消失，電磁先導頭的彈簧使動柱立即復位封閉卸荷孔，膜片后腔氣體壓力和彈簧作用力使膜片關閉通道，閥停止噴吹。膜片上的阻尼孔，當先導頭動柱抬起氣體壓力卸荷時，起到阻尼氣流的作用，當卸荷孔封閉時，使壓力氣體迅速充滿到后腔，使膜片關閉通道，停止噴吹。

    直角脈沖閥技術標準：

 1）工作壓力：0.4~0.6Mpa

2）工作介質：清潔空氣Clean air
3）電壓：DC24V、（AC220V/50HZ）
4）電流：0.8A（0.0_）
5）使用環境：①溫度：電磁閥-20℃~80℃
